• HIGH INTERNAL DISSIPATION — 200 Watts |
• SONAR TRANSDUCER DRIVER |

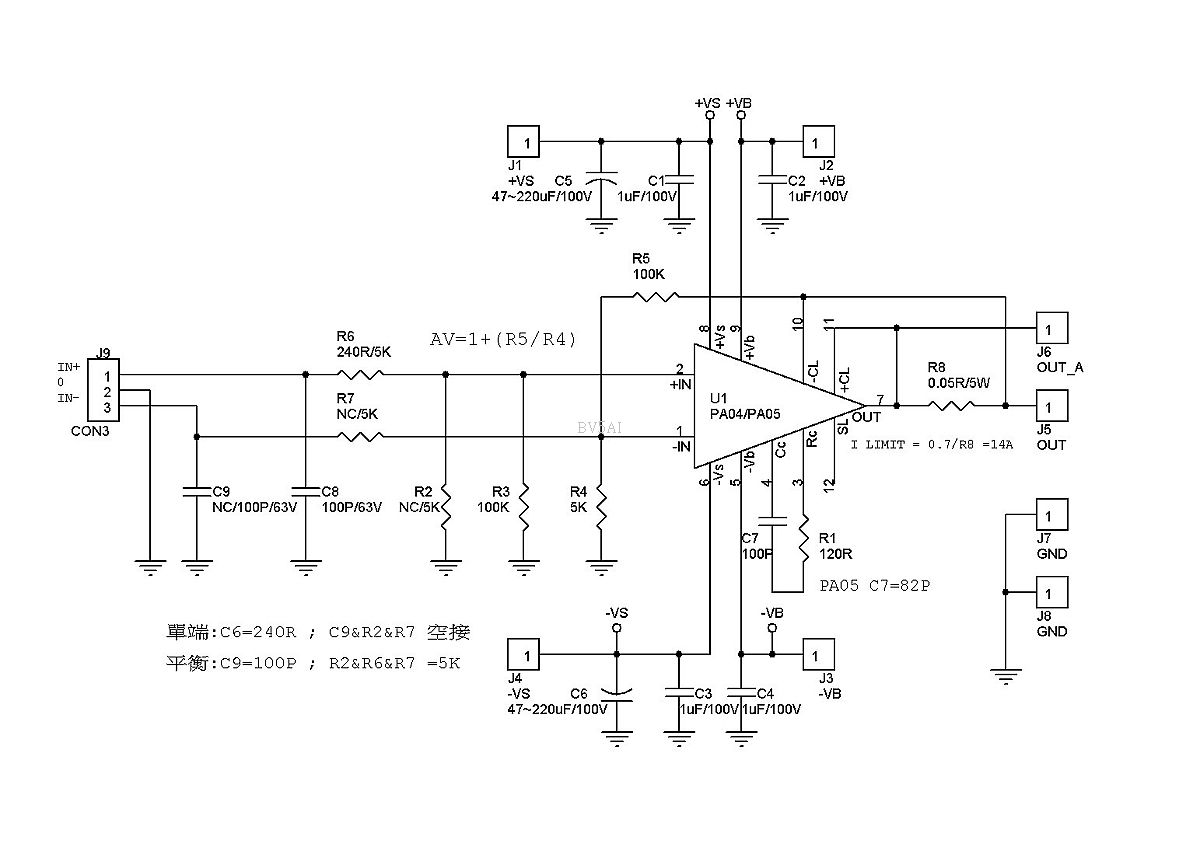

· 測試時，電源極性、腳位嚴禁接錯！請重複檢查！請限流 1A以下或加保險絲!！輸出要加假負載！ · 靜態電流約50mA！ · 裝機時連接電源前需將濾波電容放電至0V！ · 小心觸電 最高有DC200V電位差！！ · 嚴禁使用電腦 CPU用的含銀散熱膏！會導電的有燒毀PA04！ |
|||
|
步驟１ |
步驟２ |
步驟３ |
步驟４ |
||
|
|
|
|
|
||
|

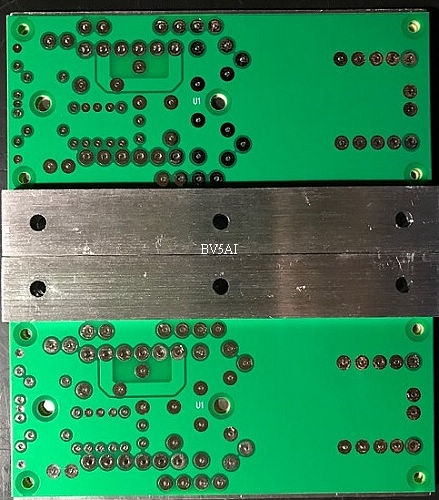

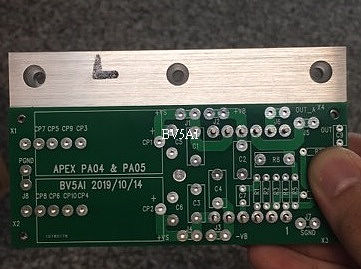

注意對襯！PCB及散熱轉接板方向並標記固定孔！ |

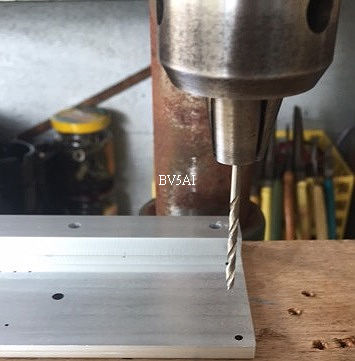

為能準確鑽出ＰＣＢ固定孔、先打一個直徑 2.5mm孔並攻Ｍ３螺絲牙 |

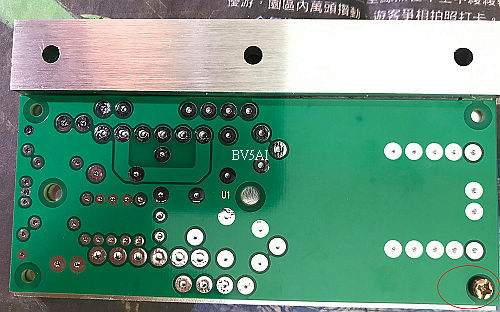

用Ｍ３Ｘ6mｍ螺絲固定以免ＰＣＢ滑動！依步驟２及３可直接經ＰＣＢ(無貫孔)將其他ＰＣＢ固定孔依序加工！ |

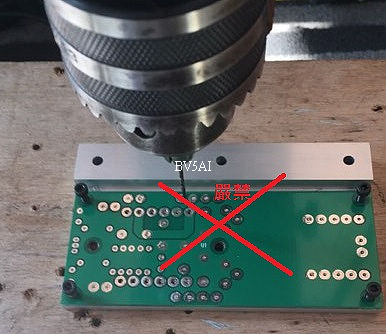

將ＰＣＢ依圖片將ＰＣＢ四個固定孔上螺絲，請用細字筆將ＰＡ０４的１２隻接腳做記號，嚴禁使用鑽頭經ＰＣＢ鑽孔！因有貫孔！會破壞線路！ |
||
|
步驟５ |
步驟６ |
步驟７ |
|||
|
|
|
|
|
||
|
將ＰＣＢ 取下 |

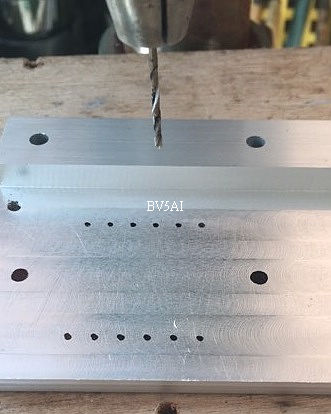

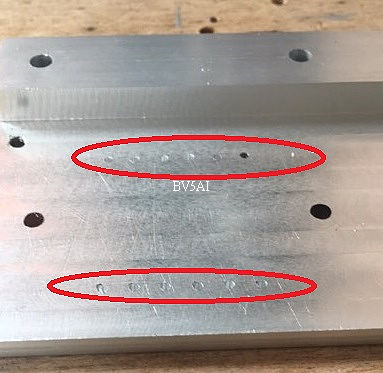

使用直徑 １.5mm鑽頭將標示的點打孔無須打穿。提示：鑽頭鎖越短越精準！ |

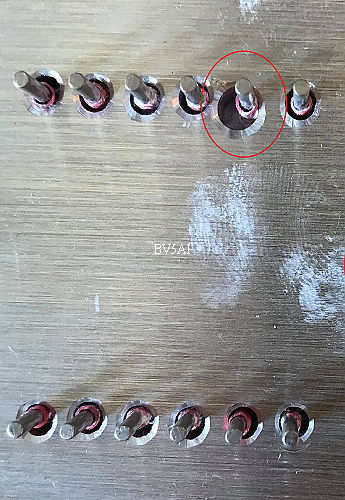

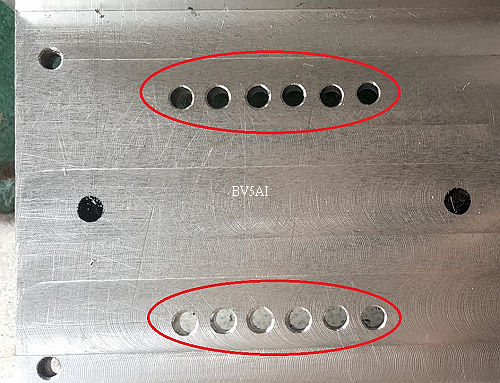

使用直徑 ３~３.5mm鑽頭擴孔並打穿。用５mm以上鑽頭用手旋轉就能銑倒角！如不幸打偏了可以用大一點的鑽頭擴孔，詳看紅色圈圈處！ |
|||
|
步驟８ |
步驟９ |
步驟10 |
|||
|
|
|
|
|
||
|
為精準打ＰＡ０４固定孔！請依圖片將四個ＰＣＢ固定螺絲鎖上並將ＰＡ０４裝到背面 |

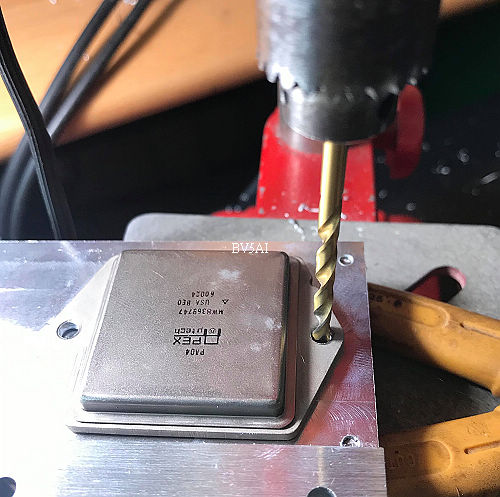

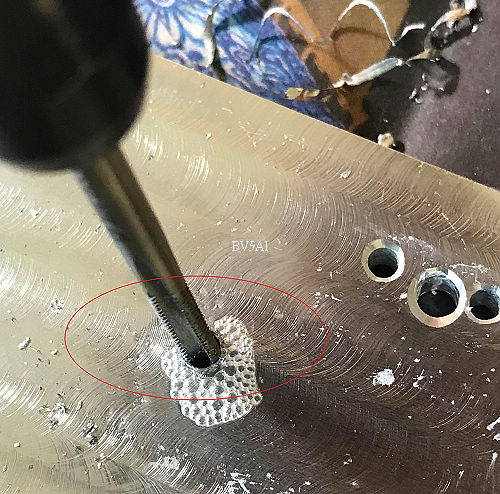

使用３.5mm鑽頭依圖片用手轉動鑽頭標定位！然將ＰＡ０４及ＰＣＢ取下後！打穿並攻Ｍ4螺絲牙。 提示：攻牙（絲）需要潤滑可用 ＷＤ４０、針車油、機油、食用油皆可 |

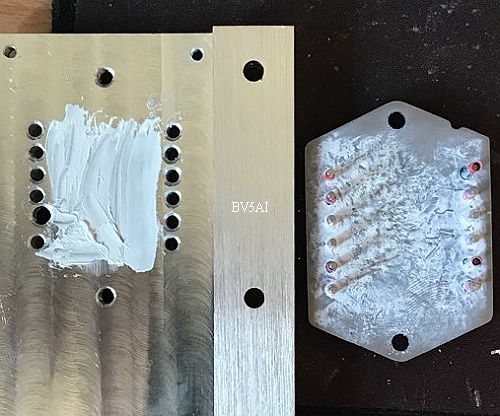

將加工完成散熱轉接板清潔後，均勻塗上散熱膏(嚴禁使用電腦 CPU用含銀散熱膏)。ＰＡ０４接腳套上絕緣套(可使用熱縮管) |
|||
|
步驟1１ |
步驟１２ |
||||
|
|
|
|
|||
|

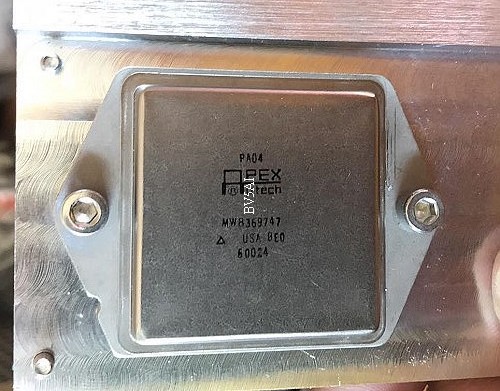

將ＰＡ０４固定 備用 |

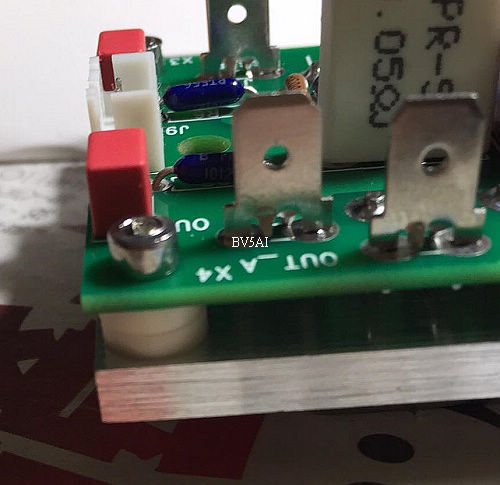

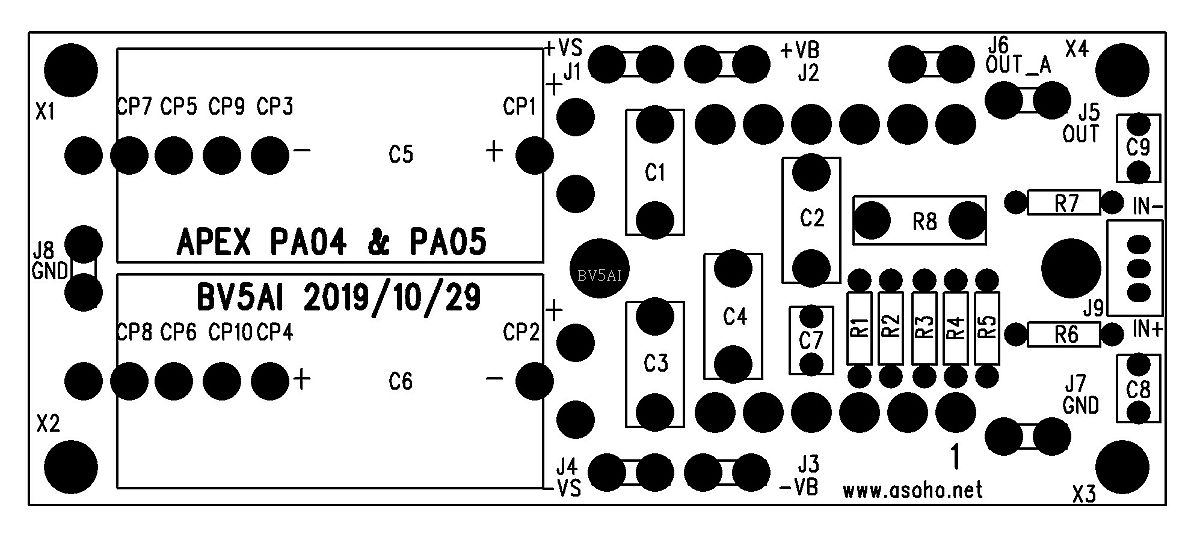

組裝焊接電阻電容請由低往高、由內往外施工！依照片插ＰＩＮ先不用插！仔細檢查後！用兩片墊片將加工好得ＰＣＢ用M3螺絲固定於散熱轉接板上後焊接ＰＡ０４！插上插ＰＩＮ焊接！ |
||||
|
備註一 |

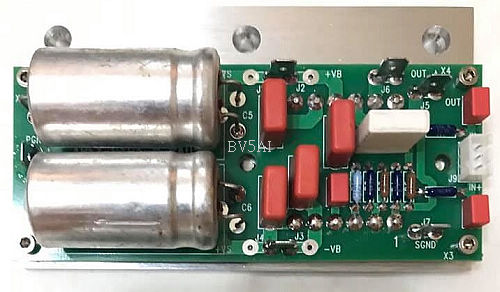

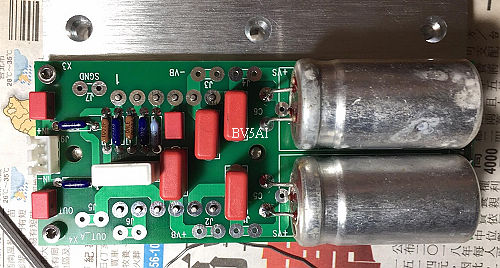

PA04模組完成圖 |
||||
|
|
|
||||
|

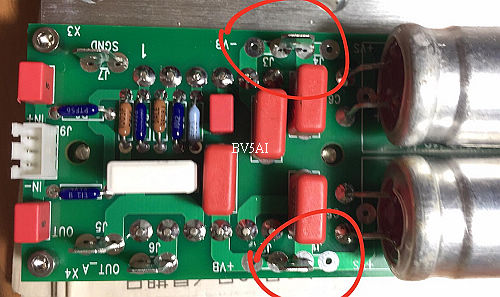

如ＶＢ及ＶＳ共用一組電源，請參照紅圈處施作插ＰＩＮ |
|
||||
|
配件：建議配備 |
|||||
|
|
|
|
|
||
C1237喇叭保護PCB PS：可分開 Mono使用
|

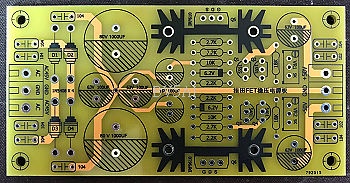

MOSFET高壓稳壓PCB PS ：VB/VS 分開供應 |

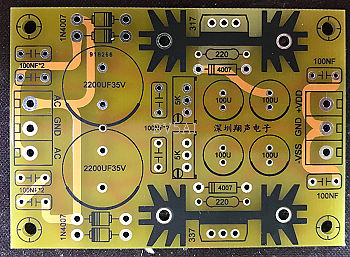

LM317/LM337稳壓PCB PS：VB/VS 分開供應 |
|
||
|
|
|||||
|
|
|||||
|
|
|||||
|

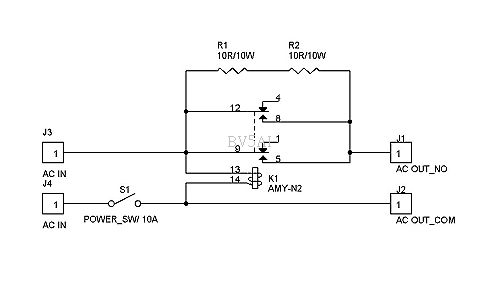

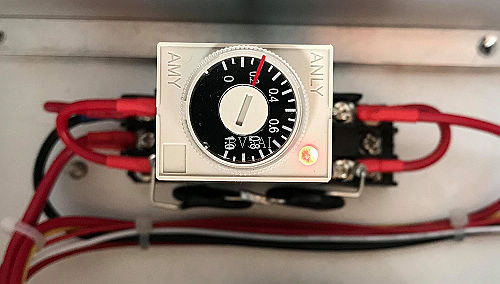

簡式緩開機 |
|||||
|
|
|
||||
|

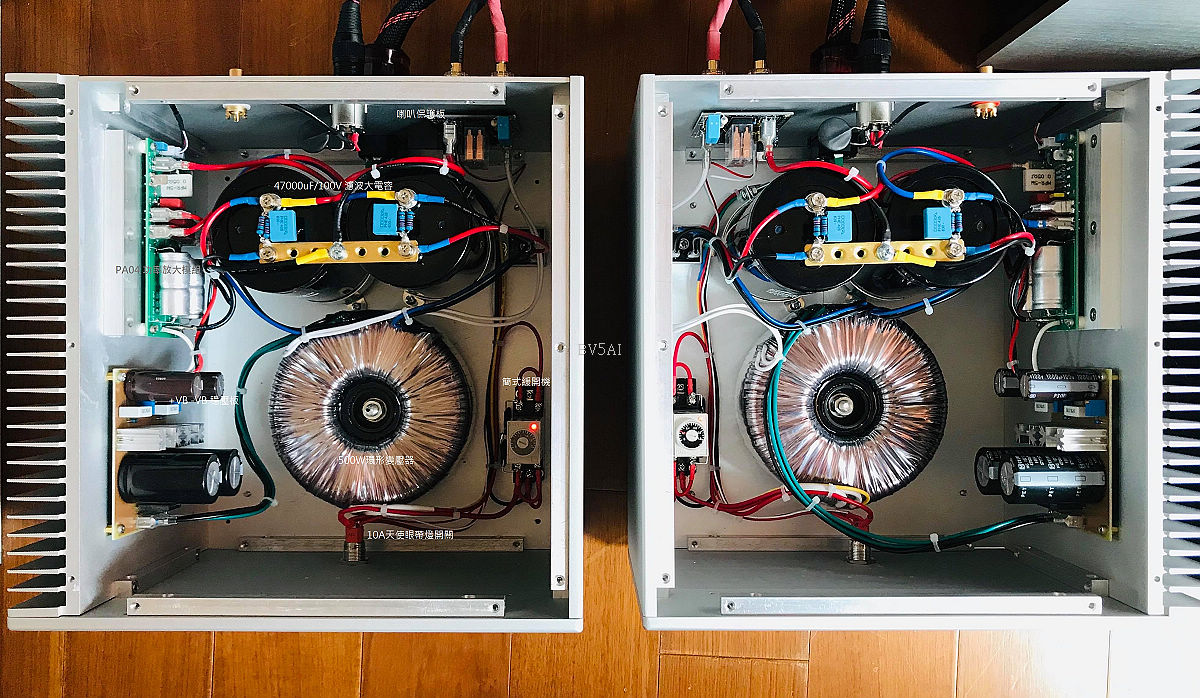

成品機 |
|||||
|
|
|||||
|
感謝超級粉絲王炯翔、邱繼賢，協作並提供部分照片。 本人保有零件升級更換之權利！ 未盡事宜容後再補！ |
|||||
