MUSES72320 Simple前級組裝說明

　

　

　

　

回首頁

　

　

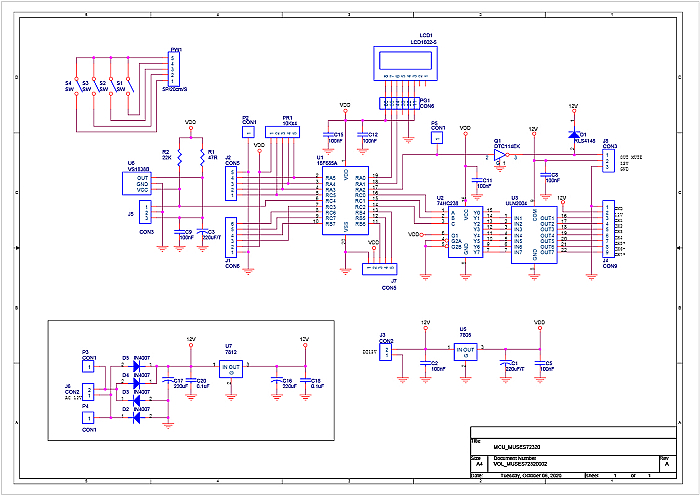

MCU控制板

　

1.    MUSES72320 Simple前級共分為MCU（顯示&控制）板、主板、SEL（信號選擇板）三個單元及全鋁遙控器（選配）構成！需自備機構（機殼及配件），最小為AC9-0V、AC 15-0-15V 各一組輸出500mA的變壓器。

2.    組裝Simple前級需有一定的電子常識及焊接技術！初學者需有前輩帶領安裝或代裝！

3.    MUSES72320電子音量應用詳DataSheet！其聲音走向取決於OPA！各人喜愛及應用不同！請自理。

4.    線路採用全直接交連（高階使用、無防呆、DC也會放大），訊源輸出及受源輸入Offset必須確認趨近0V！初階者或商業用途，輸入及輸出端請自行加上耦合電容！因而疏忽燒毀任何元件及器材！恕不負責。

5.    因上述原因！雙OPA輸入端必須為JFET架構！如：OPA2604、OPA2134、OPA2107、MUSES8920、MUSES01、OPA627（ 需用單OPA轉雙OPA板）．．．等等。

6.    雙OPA如輸入端BJT架構禁止使用！如： MUSES8820、MUSES02、5532、4558、4560．．．等等。

7.    欲組立類無源前級者，MAIN板上J2為純VR輸出，阻抗表定20KΩ，OPA不要安裝。

8.    欲組立平衡版者請選購兩套！（另有教學、私訊討論）

9.    本前級內建遙控功能，VOL_128全鋁遙控器共用、有需要可私訊選購（數量有限）。

10.  請按圖施工保證成功！進階使用者、 代購OPA、機殼AUTOCAD圖紙或代購請私訊討論！

11.  本人保有零件、軟體、硬體、線路等等一切修改權利！未盡事宜請容事後再補！

　

　

　

　

MUSES72320 DataSheet

　

　

　

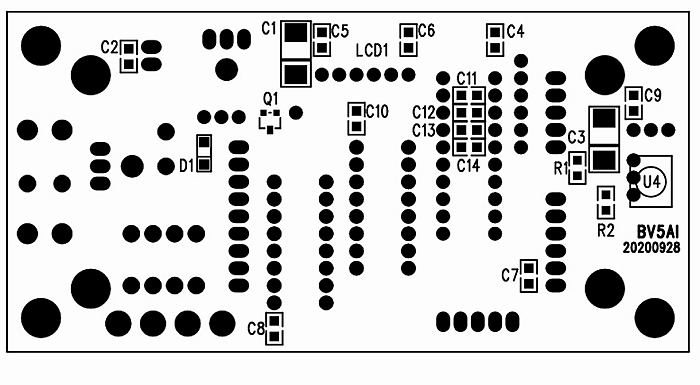

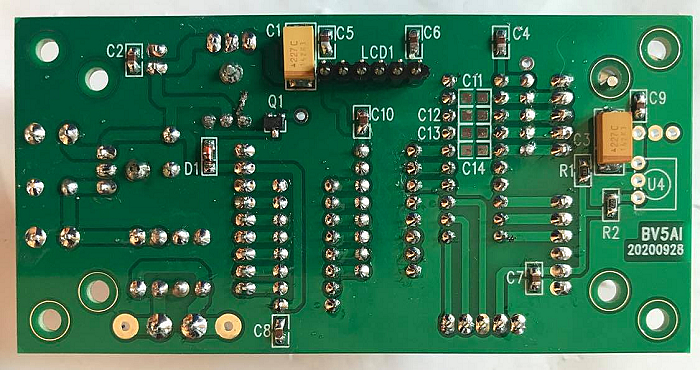

注意事項：

　

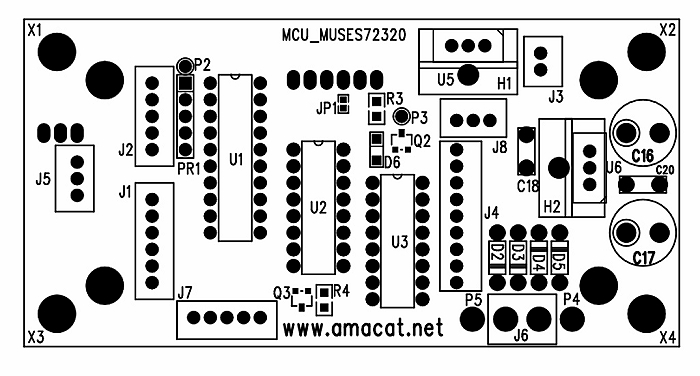

請先依序 SMD、零件低到高安裝，因無防呆設計，注意各零件方向位置正確！以免安裝錯誤以至零件燒毀。

　

SMD  鉭質電容畫線那端為正極！

　

顯示器 LCD1及 紅外線接收器 U4 (J5外接用) 因個人準備的機殼有異，請依需要安裝，固定及連接材料自理。

　

C11、C12、C13、C14進階使用請忽略。

注意事項：

　

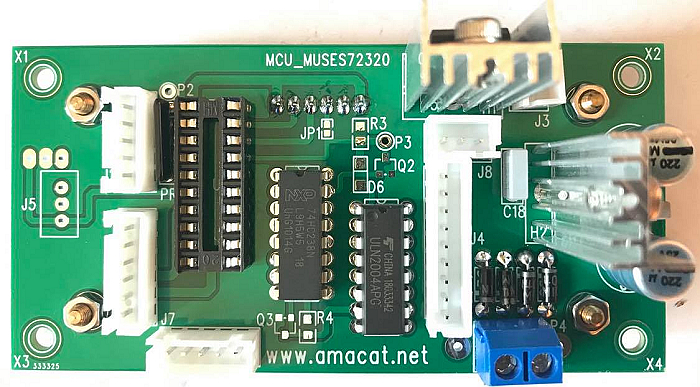

TO-220元件用附上的螺絲直接鎖在散熱片上無需加隔離墊片。

　

J1、J5、JP1、R3、R4、Q2、Q3、D6進階使用請忽略。

　

 J5為外接紅外線接收器而預留。

注意事項：

　

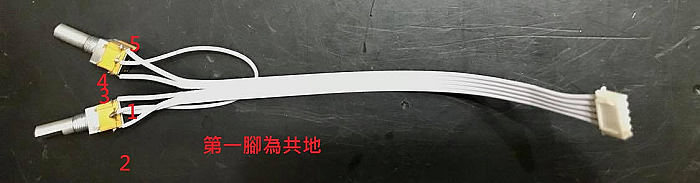

音量、信號輸入為脈衝旋轉編碼器構成，連接圖示，線長為15公分請依安裝自行需要自行裁切或延長。

　

 1為共地  2、3為信號輸入，4、5為音量，如要改按鍵式，請自理四個自復式按鍵開關。

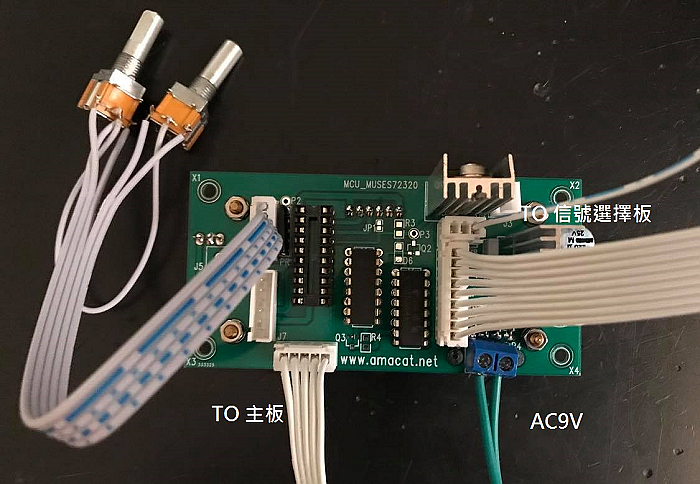

注意事項：

　

各連接線安裝如圖示。

　

為三按鍵並用，信號選擇正數過7會自動歸1，遙控器操作亦同。

　

　

　

　

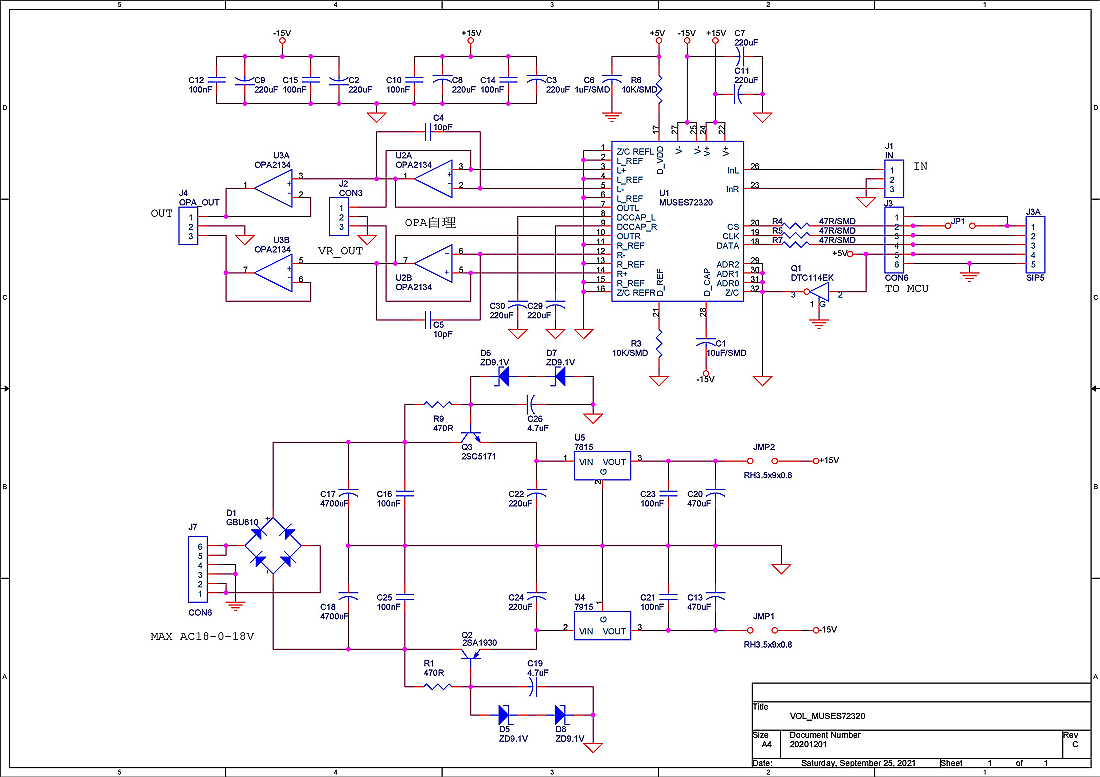

主線路板

　

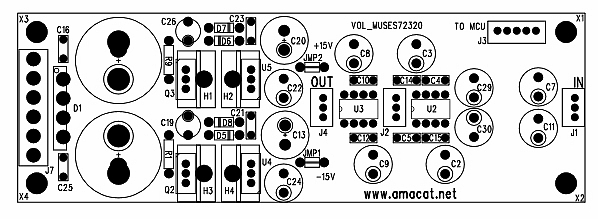

注意事項：

　

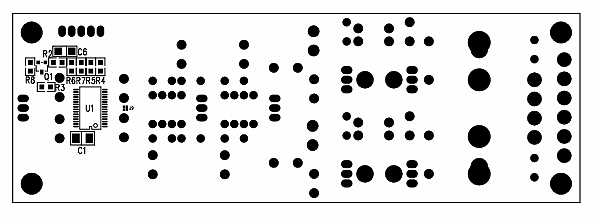

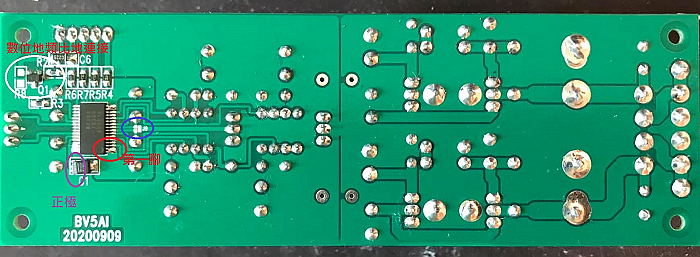

焊接MUSES72320務必確認腳位！IC上有圓凹記號為第一腳。

　

R2、Q1為數位地及類比地連接迴路！如要一般連接請安裝 R8 一個0805 0Ω電阻或短路，R2、Q1就無需安裝。

　

SMD  鉭質電容畫線那端為正極！

　

J9 為進階功能使用！

注意事項：

　

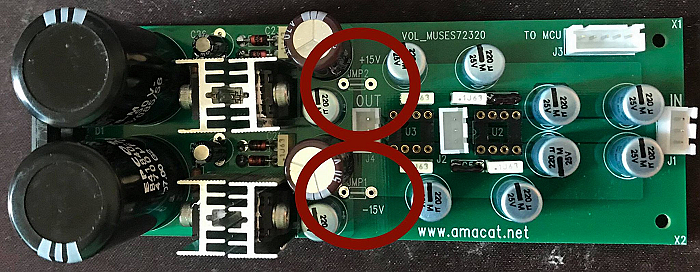

紅圈處正負15V穩壓與主線路連接點先不要安裝，確認穩壓正確後再裝上！並安裝 OPA！以免MUSES72320因電壓錯誤燒毀！

　

J2為純VR輸出，阻抗表定20KΩ。

　

　

　

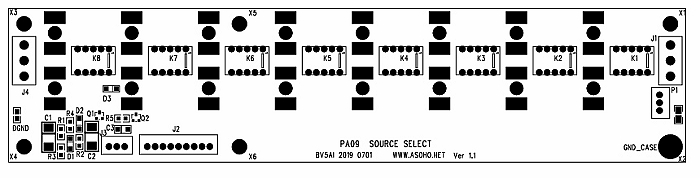

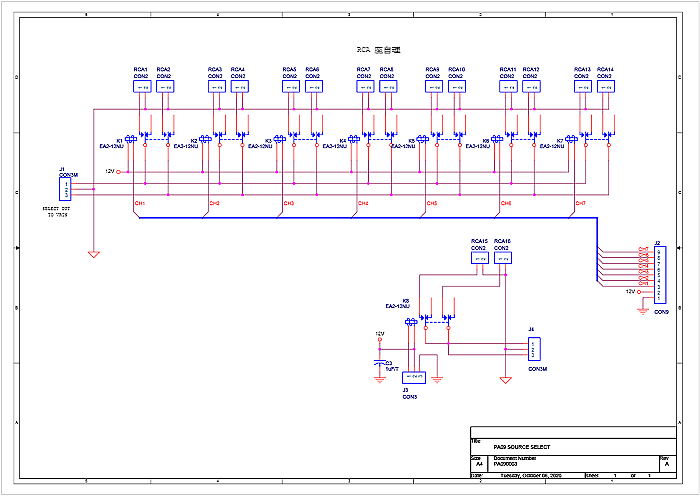

信號選擇板

　

　

　

　

　

　

　

　

　

　

　

注意事項：全鋁遙控器 選配

　

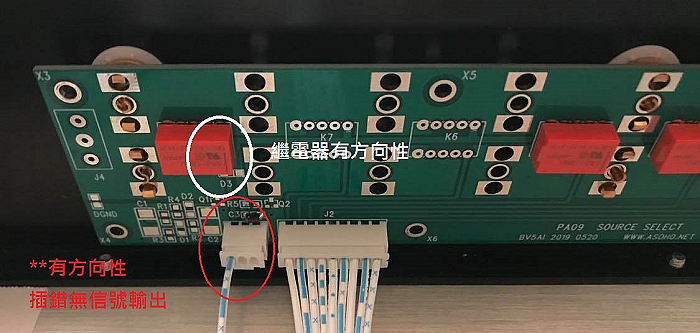

繼電器有方向性！

　

3PIN連接線有方向性！如圖。

　

輸入組數(RCA座)按個人需要安裝最多7組。

　

圖例：為四組 RCA 供外部輸入，第五組預留給內置藍芽解碼或數莓板使用。

　

　

選配：	全鋁遙控器
按鍵配置
MUTE	CH2	CH4	CH+	CH-
預留	CH1	CH3	VOL+	VOL-
啟動MUTE時唯MUTE鍵或關機重開才能解除，其他按鍵、功能都將失效無法操作。
MUTE啟動時輸入選擇繼電器會全部跳開，方便抽拔或測試訊源時，前級無需關機只需按MUTE 即可！
